矿井IP调度指挥系统方案

2023-11-09

背景介绍

企业现状：

1. 企业老的数字对讲系统，已使用了10年之久，目前已无法工作。

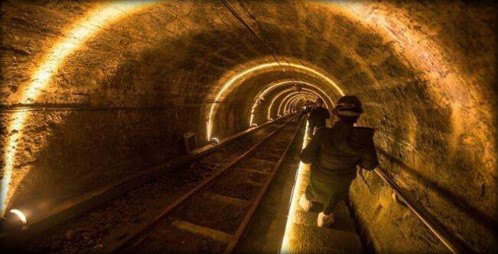

2. 矿井比较深，各种布线比较杂乱。

企业需求：

1. 企业需要部署一套新的对讲调度系统。

2. 调度中心需要可以和各值班站点通话，其中包括一对一通讯、组呼、群呼、广播、喊话、寻呼对讲等功能。

方案介绍

1. 在井下、井上以及需要通讯的地点，均部署工业级AP，实现无线全覆盖，确保所有工作范围内均有网络信号，保证通讯稳定。

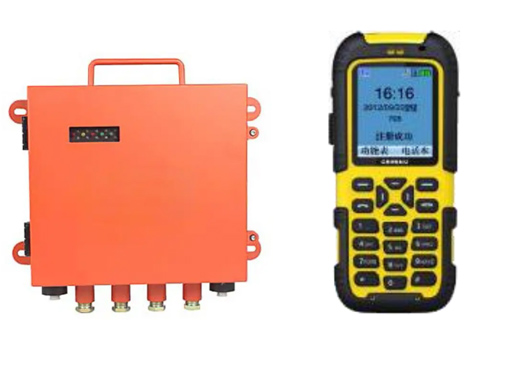

2. 在各个巡逻站点配备三防手持无线话机，相应巡逻人员可以手持无线话机随意走动，增大了巡逻范围；随着巡逻范围的增大，相应巡逻值班人员数量可以减少。

- 手机尺寸 118 * 52 * 22(mm) 支持 TFT 彩屏显示

- 防护等级：IP54

- 支持 IEEE 802.11b/g/n，发射功率 15~17dBm

- 待机大于 80 小时，通话时间大于 4 小时

- 无障碍通话距离 300 米

- 支持 SIP 2.0（RFC 3261），兼容性好。音频编解码：G.711u G.711a G.729。

- 支持来电显示、来电等待、来电转移等业务

- 支持有线耳麦

- 可存储 400 个地址电话簿

- 支持发送、接收中英文短消息

3. 在总指挥中心机房部署IP调度指挥系统。

指挥调度系统功能丰富，能满足井下作业所有场景的功能使用。

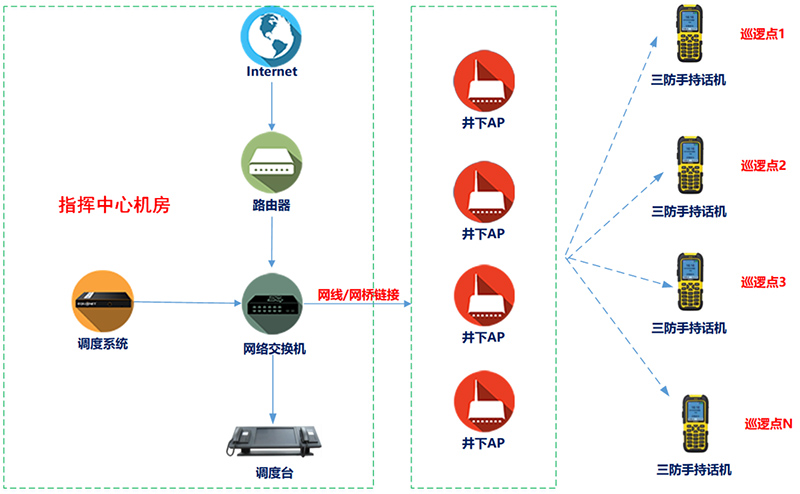

网络拓扑图

系统功能列表

项目	描述
呼叫功能	通过调度系统可以进行一对一的分机呼叫或者一对多的分机

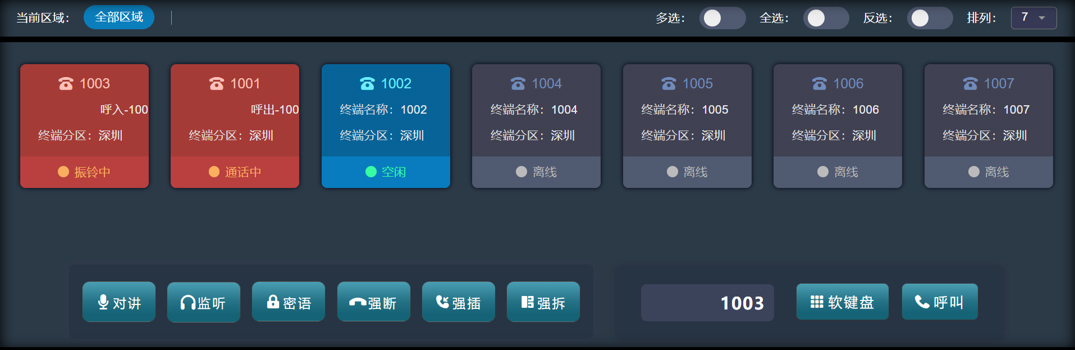

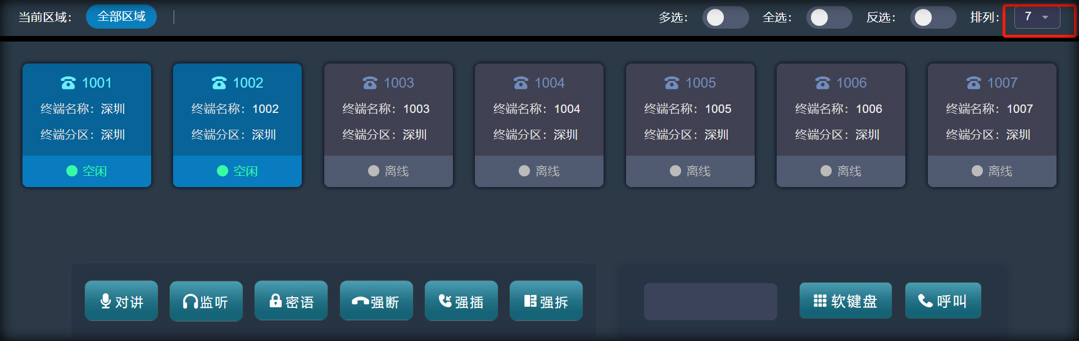

分机状态显示	可以显示分机的状态，包括：空闲、忙、振铃、通话中

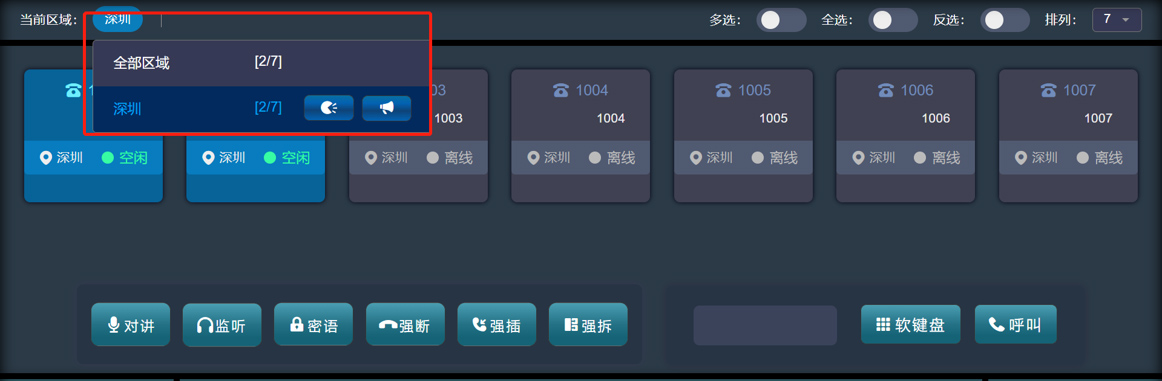

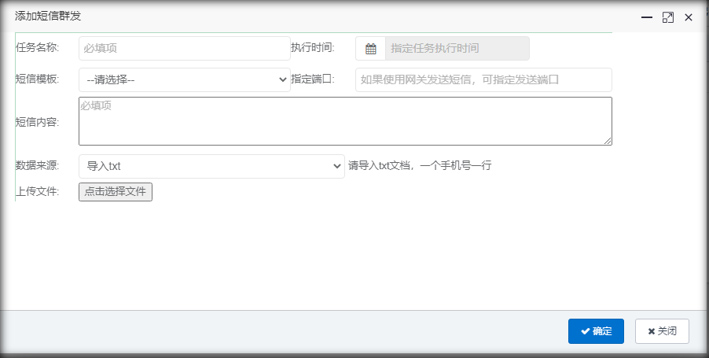

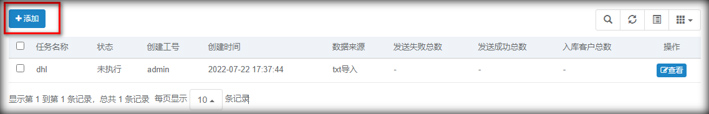

分组功能	系统可以对分机进行分组，对分组可以进行广播，群发短信，录音回放，强拆，电话会议呼叫等操作

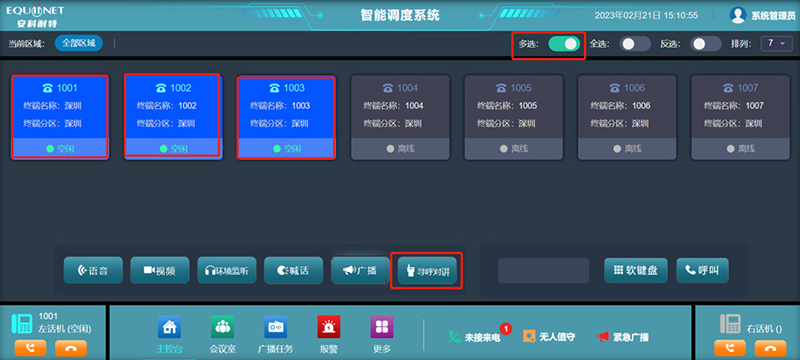

寻呼对讲	寻呼内的成员可通过按#号实现与寻呼人进行单独通话，寻呼人挂断时，寻呼关闭，寻呼成员都挂断

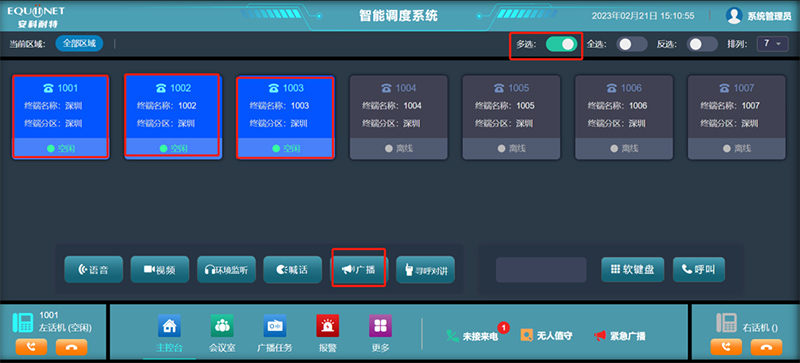

广播功能	调度员可以对多个分机进行语音广播，可以选择循环次数，也可以无限循环
音频播放	调度系统可以对分机进行音频文件广播播放

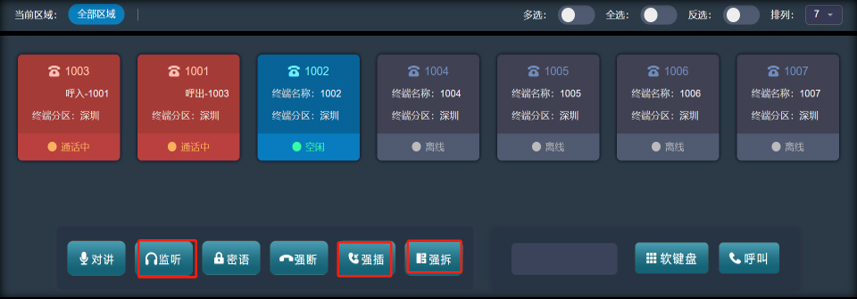

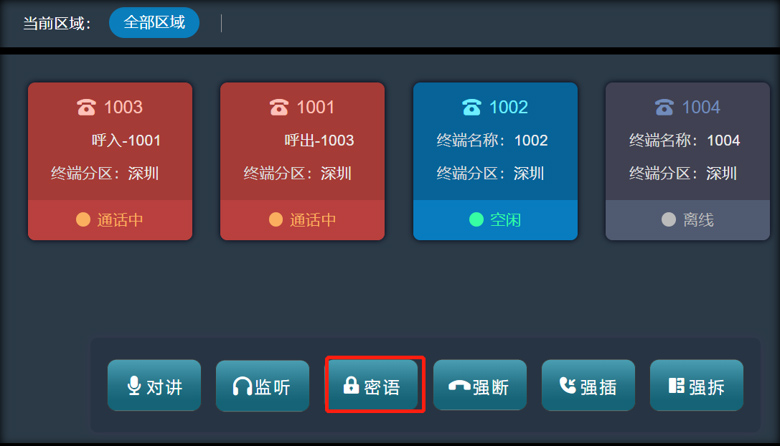

监听功能	调度员通过调度台可以监听分机之间的通话
强插功能	调度员通过调度台可以插入分机之间的呼叫中
强拆功能	调度台可以强行挂断分机的呼叫

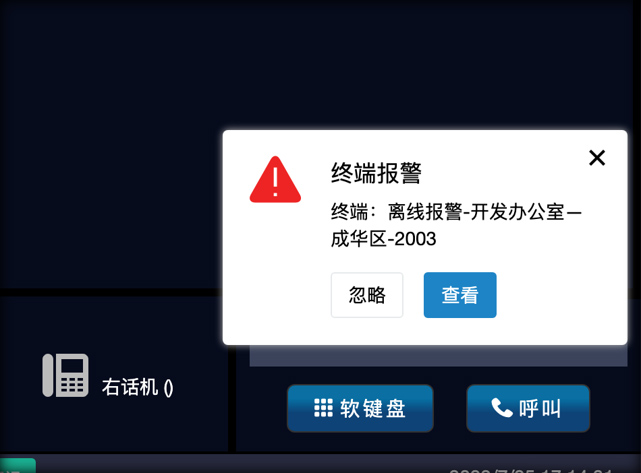

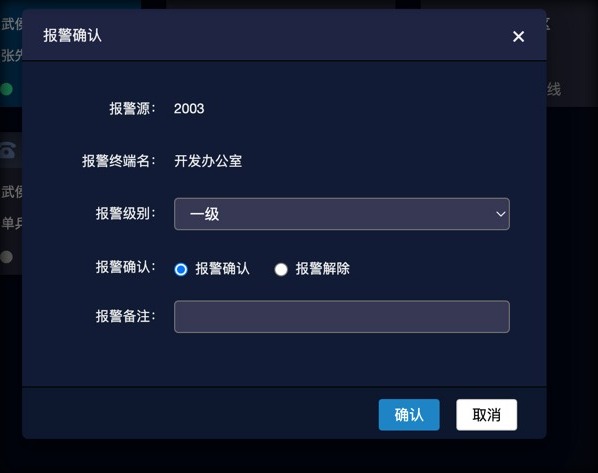

紧急呼叫	调度台可以下发和接受紧急呼叫
网络广播	播放调度电脑上的本地音频，比如在调度电脑上的音频和广播进行对接
环境监听	监听终端周围的声音
视频呼叫	通过调度台对终端发起视频呼叫
基站地图	显示基站设备在电子地图上的状态

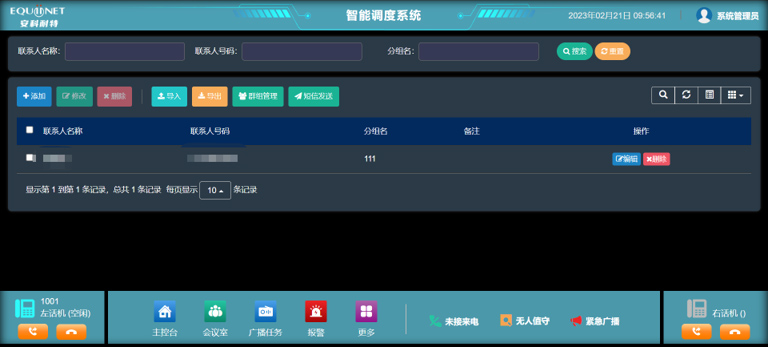

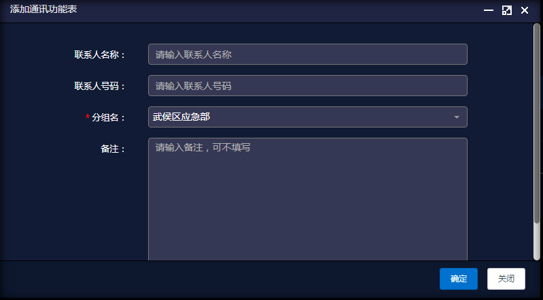

通讯录	编辑分机的类型，IP地址，MAC地址，安装位置等信息

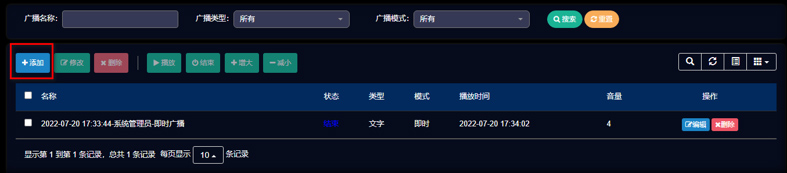

广播调度	对广播类型的终端进行调度操作
广播状态	显示广播类型终端的离线和在线时间

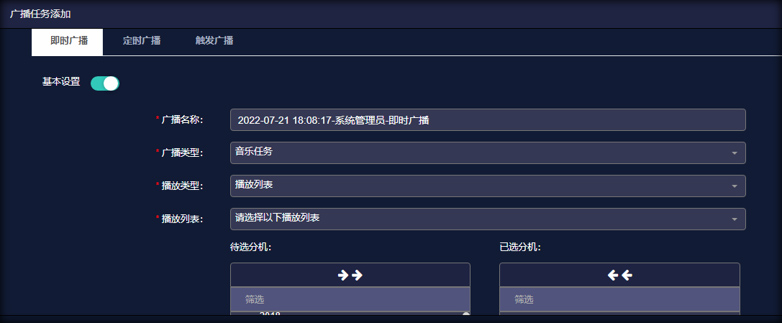

广播定时任务	对广播终端设置定时播放音频文件的任务
TTS	文字转语音
电子地图	上传图片，在图片上对分机终端进行定位和调度

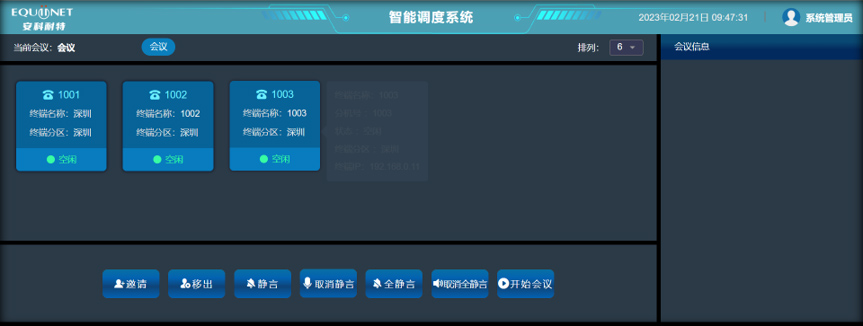

会议控制功能	调度员通过调度台可以发起电话会议，通过会议控制室对会议室的分机进行邀请，踢出，静音等操作

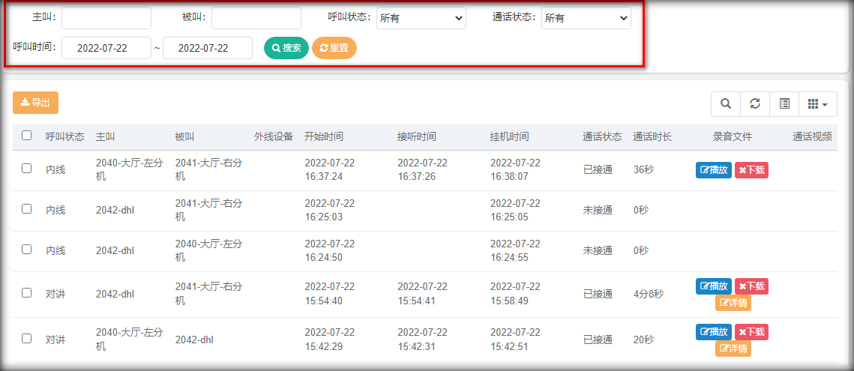

呼叫记录	调度台会记录所有的通话记录，通过呼叫记录可以查询到，选择单条记录，双击就可以回放通话录音
视频联动	每个分机可以绑定两个视频监控摄像头，呼叫改分机或者分机呼叫调度组会自动弹出监控视频

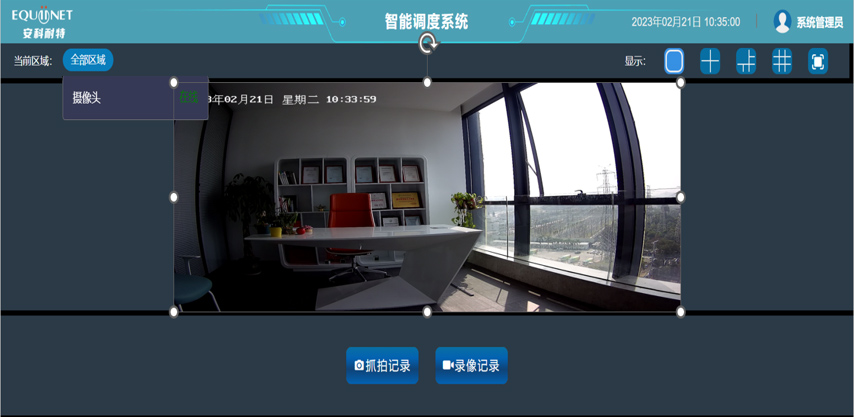

视频监控	双击对应分机的监控视频就可以打开监控摄像头的视频流
